Monforts Werkzeugmaschinen
DNC
Zwei Maschinen in einer vereint
Die kompakte Gegenspindel-Drehmaschine für die perfekte Komplettbearbeitung

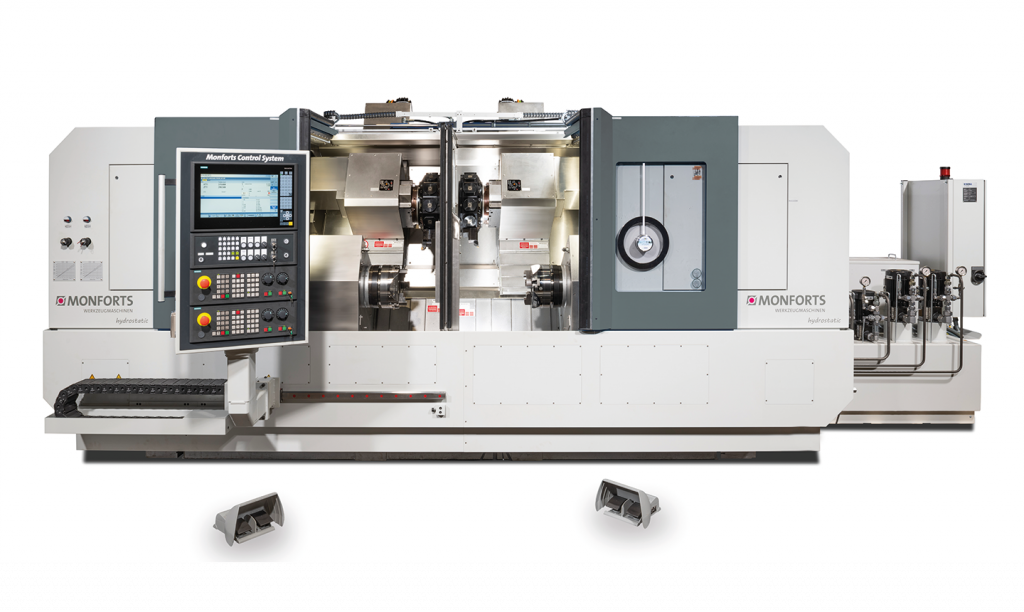

Die Monforts DNC 500 DuoTurn mit zwei Werkzeugrevolvern und zwei Spindeln ist eine erfolgreiche Integration von zwei Hochleistungsdrehmaschinen in ein einziges kompaktes Maschinenkonzept: Die rechte und linke Seite des Werkstücks werden gedreht, gebohrt oder gefräst, ohne Eingriff des Bedieners.
Ausgelegt auf schnelles Arbeiten mit kurzen Taktzeiten und somit auf eine hohe Produktivität. Ausgestattet mit 2 unabhängigen hydrostatischen Führungssystemen, die sich gegenseitig nicht beeinflussen aber miteinander kombinierbar sind.
Technische Details
Drehlänge (mm)
600
Umlaufdurchmesser über Bett (mm)
560
Umlaufdurchmesser über Planschlitten (mm)
390
Spindelaufnahme DIN 55026
A8
Zugrohrinnendurchmesser
86
Antriebsleistung (Siemens 100% ED)
28
Max. Spindeldrehzahl (Siemens)
4.000
Antriebsleistung (Fanuc 100 % ED)
18,5
Max. Spindeldrehzahl (Fanuc)
4.000
Max. Drehmoment (Siemens/Fanuc)
434 / 346
Werkzeugaufname Revolver
12 x VDI 40
Aanzahl Angetriebene Werkzeuge
12
Antriebsleistung (Siemens 25 % ED)
12 kW
Antriebsleistung (Fanuc 25 % ED)
13,7 kW
Max. Drehzahl (Siemens/Fanuc)
4.000 / 4.000
Ihre Vorteile
Absolut verschleißfreie hydrostatische Führung in der Z-Achse
Gewichtskompensierter Planschlitten mit spielfreier Wälzführung
Verwindungssteife Konstruktion als Schrägbett
Reduzierung der Stückkosten aufgrund der Komplettbearbeitung
Reduzierung der Durchlaufzeiten durch Wegfall von Liege- und Transportzeiten
Spindeleinheit mit Rundlaufgenauigkeit von ca. 0,003 mm
