KNC
Leistungsstark & Wirtschaftlich
Zyklengesteuerte Universaldrehmaschinen
KNC Drehmaschinen haben bei Monforts bereits eine lange Tradition. Seit ca. 30 Jahren sind diese Maschinen wegen ihrer Robustheit und Zuverlässigkeit bei unseren Kunden geschätzt.
Diese Maschinen kombinieren die Vorteile einer manuellen und einer CNC-Drehmaschine: im manuellen Modus gesteuert durch Handräder und umschaltbar in die Werkstattprogrammierung. Geeignet für die
Einzel- oder Kleinserienfertigung.
KNC- Baureihe

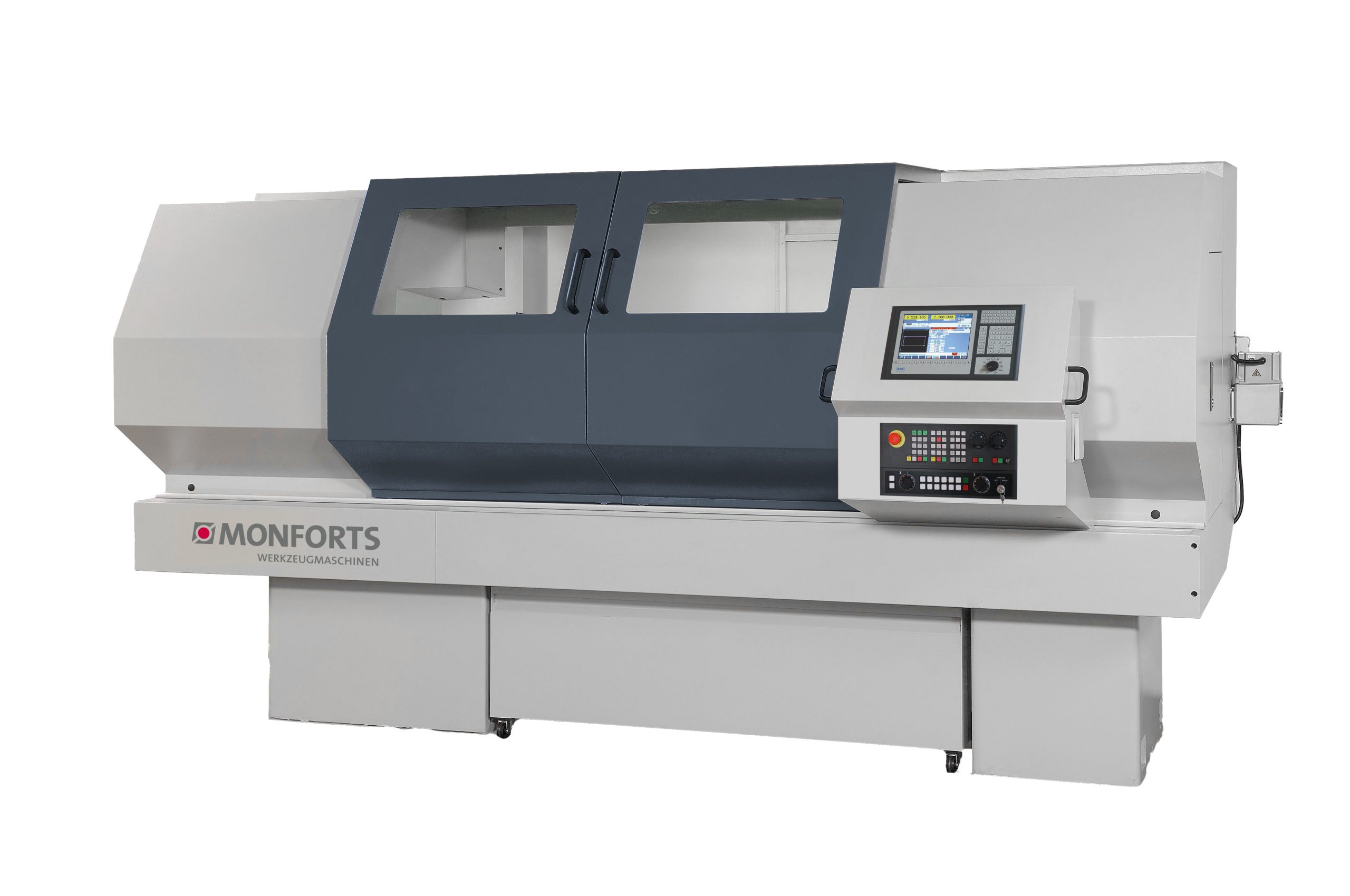

KNC 5
Hohe Standard in Qualität und Ausstattung
KNC 5 – Leistungsstark & Wirtschaftlich
Zyklengesteuerte Universaldrehmaschinen
KNC Drehmaschinen haben bei Monforts bereits eine lange Tradition.
Seit ca. 30 Jahren sind diese Maschinen wegen ihrer Robustheit und
Zuverlässigkeit bei unseren Kunden geschätzt.
Diese Maschinen kombinieren die Vorteile einer manuellen und einer
CNC-Drehmaschine: im manuellen Modus gesteuert durch Handräder
und umschaltbar in die Werkstattprogrammierung. Geeignet für die
Einzel- oder Kleinserienfertigung.
Technische Details
- Umlaufdurchmesser über Bett = 510 mm
- Umlaufdurchmesser über Planschlitten = 340 mm
- Spitzenweite = 1.000 / 1.500 / 2.000 mm
- Spindelaufnahme Camlock (ISO 702-2) = C8
- Max. Spindeldrehzahl = 2-2.400 min-1
- Innenkegel der Hauptspindel = 85 Metrisch
- Spindelbohrung = 80 mm
- Spindellager = 120 mm
- Spindeldrehzahl 1. GANG min-1 = 2 – 266
- Spindeldrehzahl 2. GANG min-1 = 7 – 768
- Spindeldrehzahl 3. GANG min -1 = 21 – 2.400
- Antriebsleistung (100/40 % ED) = 11/15 kW
- Drehmoment 1. GANG (100/40 % ED) = 1.489 / 2.030 Nm
- Drehmoment 2. GANG (100/40 % ED) = 522 / 712 Nm
- Drehmoment 3. GANG (100/40 % ED) = 166 / 226 Nm
OPTIONALE Ausstattung
- Steuerung SIEMENS Sinumerik One
- Lünette
- Schnellspann-Werkzeughalter PARAT, Capto
- Bohrbock
- 8-fach Sauter-Revolver mit / ohne angetriebene
- Werkzeuge VDI 30
- 4-seitiger Revolverkopf ohne WKZ-Antrieb
- Klimagerät für Schaltschrank
- Reitstock mit hydraulisch betätigter Pinole
- Spindelbremse
- Betriebszustandsanzeige 3-farbig
- Große Auswahl an hydraulischen Spannsystemen
Ihre Vorteile
Steuerung R&D MTC, Bedienpanel mit 15“ TFT
Manuelle Bedienfunktionen
Späneförderer
Schnellspann-Werkzeughalter Multifix C

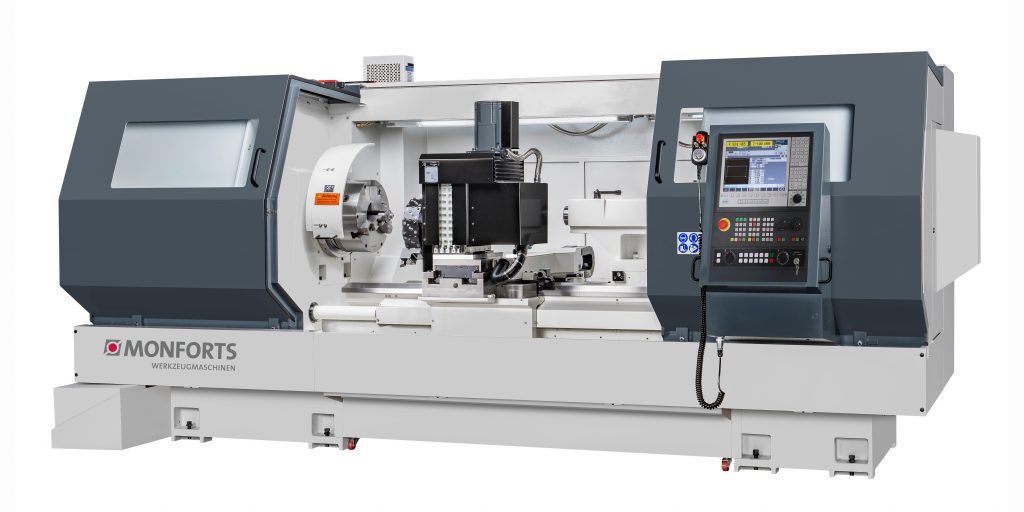

KNC 8
Hohe Standard in Qualität und Ausstattung
KNC 8 – Leistungsstark & Wirtschaftlich
Zyklengesteuerte Universaldrehmaschinen
KNC Drehmaschinen haben bei Monforts bereits eine lange Tradition.
Seit ca. 30 Jahren sind diese Maschinen wegen ihrer Robustheit und
Zuverlässigkeit bei unseren Kunden geschätzt.
Diese Maschinen kombinieren die Vorteile einer manuellen und einer
CNC-Drehmaschine: im manuellen Modus gesteuert durch Handräder
und umschaltbar in die Werkstattprogrammierung. Geeignet für die
Einzel- oder Kleinserienfertigung.
Technische Details
- Umlaufdurchmesser über Bett = 800 mm
- Umlaufdurchmesser über Planschlitten = 610 mm
- Spitzenweite = 2.000 / 3.000 / 4.000 / 5.000 / 6.000 mm
- Spindelaufnahme Camlock (ISO 702-2) = D11
- Max. Spindeldrehzahl = 3-2.000 min-1
- Innenkegel der Hauptspindel = 105 Metrisch
- Spindelbohrung = 104 mm
- Spindellager = 150 mm
- SPINDELDREHZAHL 1. GANG min-1 = 3 – 224
- SPINDELDREHZAHL 2. GANG min-1 = 9 – 670
- SPINDELDREHZAHL 3. GANG min -1 = 26 – 2.000
- Antriebsleistung (100/40 % ED) = 22/30 kW
- DREHMOMENT 1. GANG (100/40 % ED) = 2.935 / 4.000 Nm
- DREHMOMENT 2. GANG (100/40 % ED) = 1.000 / 1.363 Nm
- DREHMOMENT 3. GANG (100/40 % ED) = 325 / 443 Nm
OPTIONALE Ausstattung
- Steuerung SIEMENS Sinumerik One
- Lünette
- Schnellspann-Werkzeughalter PARAT, Capto
- Bohrbock
- 8-fach Sauter-Revolver mit / ohne angetriebene
- Werkzeuge VDI 50
- 4-seitiger Revolverkopf ohne WKZ-Antrieb
- C-Achse positioniert mit selbstständigem Servomotor
- Klimagerät für Schaltschrank
- Hydraulisches Spannsystem
- Spindelbremse
- Reitstock mit hydraulisch betätigter Pinole
- Betriebszustandsanzeige 3-farbig
- Große Auswahl an hydraulischen Spannsystemen
Ihre Vorteile
Steuerung R&D MTC, Bedienpanel mit 15“ TFT
Manuelle Bedienfunktionen
Späneförderer
Schnellspann-Werkzeughalter Multifix D
Umlaufdurchmesser über Bett [mm]
510
800
Umlaufdurchmesser über Planschlitten [mm]
340
610
Spitzenweite (mm)
1.000 / 1.500 / 2.000
2.000 / 3.000 / 4.000 / 5.000 / 6.000
Max. Spindeldrehzahl (min-1)
2 – 2.400
3 – 2.000
Spindelbohrung (mm)
80
104
Antriebsleistung (100/40 % ED)
11 / 15
22 / 30
